CPSM系列靜止式進相器
■ 應用范圍
適用于繞線式交流異步電動機所拖動恒轉矩負載的功率因數就地補償。具有降低定子電流，減少繞組溫升，提高電動機功率因數，降低損耗等功效，適用電機功率為75～10000KW。
■ 基本原理
采用微型計算機和交—交變頻技術，通過電力電子器件生成與電動機轉子電勢同頻、相位互差90°、幅值相當?shù)囊粋€三相電源，串入轉子回路中，改變轉子側的功率因數，進而改變定子側的功率因數，達到無功補償?shù)哪康模?/font>

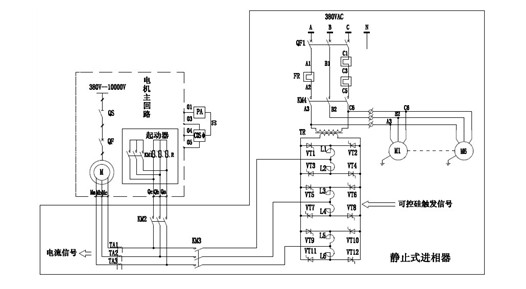

■ 典型圖紙
■ 主要性能特點1. 全數字化設計、高精度、高可靠性； 具有獨立于電動機外的工作系統，無需停止電動機便可進行調試、維護維修；2. 對轉子電流自動跟蹤，使用范圍寬，恒轉矩負載使用；3. 可使電機功率因數提高到0.95～0.99之間的范圍，無功功率降低60%以上；4. 降低電機定子電流10%～20%，降低線損、銅損20%-30%；5. 節能降耗效果顯著，半年左右可收回成本。
■ 符合標準
1. 電控設備 第二部分 裝有電子器件的電控設備 GB3797－1989；
2. CPSM型靜止式進相器 Q/XWL6-2000
■ 訂貨須知：
1.電動機型號、額定功率、額定定子電壓、額定轉子電流、轉子電壓、額定轉速；
2.電動機拖動的負載特征（工況說明）；
3.柜體表面顏色；
- 若用戶有特殊要求，請與我公司協商訂貨。
